Vad är arbetsprincipen för att placera stålbälten?

Som en välrenommerad leverantör av Positioning Steel Belts får jag ofta frågan om arbetsprincipen bakom dessa anmärkningsvärda produkter. I det här blogginlägget kommer jag att fördjupa mig i vetenskapen och tekniken som gör Positioning Steel Belts till en så oumbärlig komponent i olika industriella tillämpningar.

Grundläggande koncept för positionering av stålbälten

Positionerande stålbälten är precisionskonstruerade komponenter designade för noggrann rörelse och placering i maskiner. De är vanligtvis gjorda av högkvalitativt stål, som erbjuder utmärkt styrka, hållbarhet och motståndskraft mot slitage. Dessa bälten används i ett brett spektrum av industrier, inklusive fordon, elektronik, förpackningar och livsmedelsförädling, där exakt positionering är avgörande för kvaliteten och effektiviteten i produktionsprocessen.

Grundidén bakom ett positionerande stålbälte är att omvandla roterande rörelse till linjär rörelse eller att bibehålla en specifik position under driften av en maskin. Detta uppnås genom en kombination av mekanisk design, materialegenskaper och interaktionen mellan bältet och andra komponenter i systemet.

Komponenter och struktur

Ett positionerande stålbälte består av flera nyckelkomponenter. Bältet i sig är huvudkroppen, vanligtvis en kontinuerlig slinga av stål. Stålet som används kan variera i kvalitet och tjocklek beroende på applikationskraven. Till exempel i höghastighetsapplikationer kan ett tunnare och mer flexibelt stål användas för att minska trögheten, medan i tunga applikationer krävs ett tjockare och starkare stål.

Det finns även perforeringar eller tänder på bältet, som spelar en avgörande roll i positioneringsprocessen. Perforeringarna är utformade för att interagera med andra komponenter såsom kedjehjul, remskivor eller sensorer. Till exempel, i ett system med kedjehjul, kommer tänderna på kedjehjulet i ingrepp med perforeringarna på remmen, vilket säkerställer en positiv drivning och exakt rörelse.

Arbetsmekanism

Interaktion med kedjehjul och remskivor

När en positioneringsstålrem används i kombination med kedjehjul eller remskivor är ingreppet mellan remmen och dessa komponenter nyckeln till dess funktion. När kedjehjulet roterar passar kedjehjulets tänder in i remmens perforeringar, vilket gör att remmen rör sig linjärt. Denna rörelse är mycket exakt eftersom stigningen på kedjehjulets tänder och perforeringarna på remmen är noggrant matchade.

Utformningen av kedjehjulet och remskivan påverkar också remmens prestanda. Till exempel kan formen på kedjehjulets tänder optimeras för att minska slitaget på remmen och säkerställa smidigt ingrepp. Dessutom måste spänningen i remmen vara korrekt justerad. Om spänningen är för låg kan remmen glida på kedjehjulet, vilket leder till felaktig placering. Å andra sidan, om spänningen är för hög, kan det orsaka överdriven belastning på remmen och andra komponenter, vilket minskar deras livslängd.

Sensor - Baserad positionering

I många moderna applikationer används sensorer i kombination med Positioning Steel Belts för att uppnå ännu högre nivåer av noggrannhet. Sensorer kan känna av bältets position genom att läsa av perforeringarna eller andra markeringar på bältet. Till exempel kan optiska sensorer detektera närvaron eller frånvaron av perforeringar, och denna information kan användas för att bestämma den exakta positionen för bältet.

När sensorn känner av positionen skickar den en signal till maskinens styrsystem. Styrsystemet kan sedan justera hastigheten eller riktningen för motorn som driver remmen för att säkerställa att remmen når önskad position exakt. Detta slutna styrsystem är mycket effektivt i applikationer där hög precision krävs, såsom vid halvledartillverkning.

Ansökningar och deras krav

Fordonsindustrin

Inom bilindustrin används Positioning Steel Belts i olika applikationer, såsom motortidsystem och automatiserade monteringslinjer. I motortidsystem ser remmen till att kamaxeln och vevaxeln roterar synkront, vilket är avgörande för att motorn ska fungera korrekt. Bältet måste klara höga temperaturer, höga hastigheter och kontinuerlig drift.

På automatiserade monteringslinjer används Positioning Steel Belts för att flytta delar exakt från en station till en annan. Bältena måste kunna hantera tunga belastningar och ge exakt positionering för att säkerställa att delarna monteras korrekt.

Elektronikindustrin

Elektronikbranschen har mycket höga krav på precision. Positionerande stålbälten används vid tillverkning av kretskort (PCB), halvledarchips och andra elektroniska komponenter. Till exempel, i pick-and-place-maskinerna som används vid PCB-montage, används remmen för att flytta komponenterna till rätt position på kortet. Bältet måste kunna ge extremt hög precisionspositionering, ofta inom några mikrometer.

Förpackningsindustrin

Inom förpackningsindustrin används Positioning Steel Belts för att flytta produkter genom förpackningsprocessen. De kan användas för att placera produkter för fyllning, försegling och märkning. Bältena måste kunna hantera olika former och storlekar av produkter och ge korrekt positionering för att säkerställa att förpackningen görs korrekt.

Vårt produktsortiment

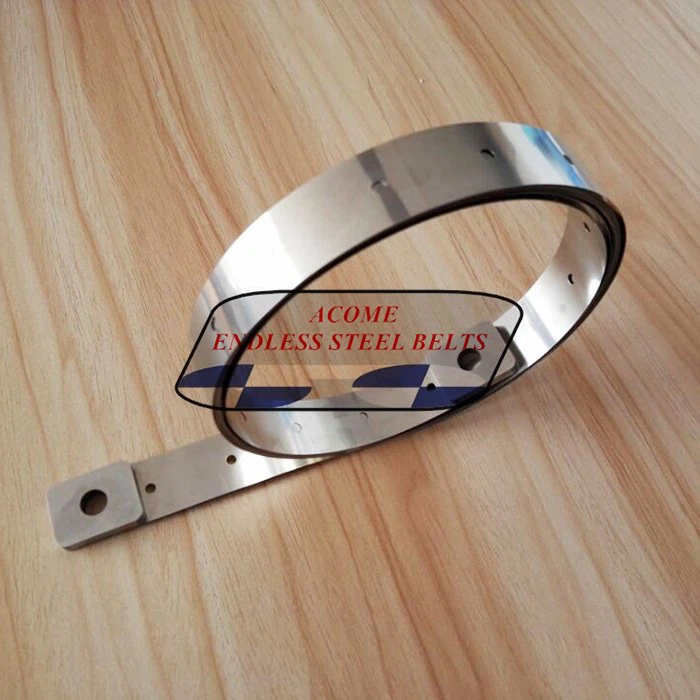

Som leverantör erbjuder vi ett brett utbud av positionerande stålbälten för att möta våra kunders olika behov. Det har viPerforerade stålremmar för drivband, som är designade för applikationer där bältet används för att överföra kraft och ge exakt rörelse. Dessa band används ofta i transportörsystem och andra kraftöverföringsapplikationer.

VårPerforerade stålremmar för vakuumsugär speciellt utformade för applikationer där vakuumsug används för att hålla eller flytta produkter. Perforeringarna på dessa bälten är optimerade för att ge en stark och pålitlig vakuumtätning.

Vi tillhandahåller ocksåPerforerade stålbälten för timing & positionering & indexering, som är idealiska för applikationer där exakt timing och positionering krävs. Dessa bälten används ofta i högprecisionsmaskiner som CNC-maskiner och automatiserade inspektionssystem.

Slutsats

Att förstå arbetsprincipen för att placera stålbälten är avgörande för alla som är involverade i konstruktion, drift eller underhåll av industrimaskiner. Dessa bälten spelar en avgörande roll för att säkerställa noggrannheten och effektiviteten i olika tillverkningsprocesser.

Som en ledande leverantör av positionerande stålbälten, är vi fast beslutna att tillhandahålla högkvalitativa produkter som uppfyller de strängaste industristandarderna. Om du är i behov av positioneringsstålremmar för din applikation, inbjuder vi dig att kontakta oss för en detaljerad diskussion om dina krav. Vårt team av experter är redo att hjälpa dig att välja rätt bälte för dina specifika behov och att ge dig bästa möjliga service.

Referenser

• "Industriella remdrifter: design, urval och tillämpning" av John Doe
• "Precision Manufacturing Technologies" av Jane Smith
• Teknisk litteratur från stålbältestillverkare
